Hastelloy in der Probenahme: warum der Werkstoff über das Analyseergebnis entscheidet
In der Probenahme wird viel über Repräsentativität, Automatisierung und Dokumentation gesprochen. Über den Werkstoff dagegen selten. Dabei entscheidet gerade er in aggressiven Prozessen darüber, ob eine Probe überhaupt aussagekräftig ist.
Ein Probenehmer steht dauerhaft im direkten Kontakt mit dem Medium: Sonde, Probenkammer, Absperrorgane, Dichtflächen, Auslauf. Verändert sich diese Oberfläche durch Korrosion, verändert sich auch die Probe, lange bevor ein Bauteil sichtbar ausfällt.

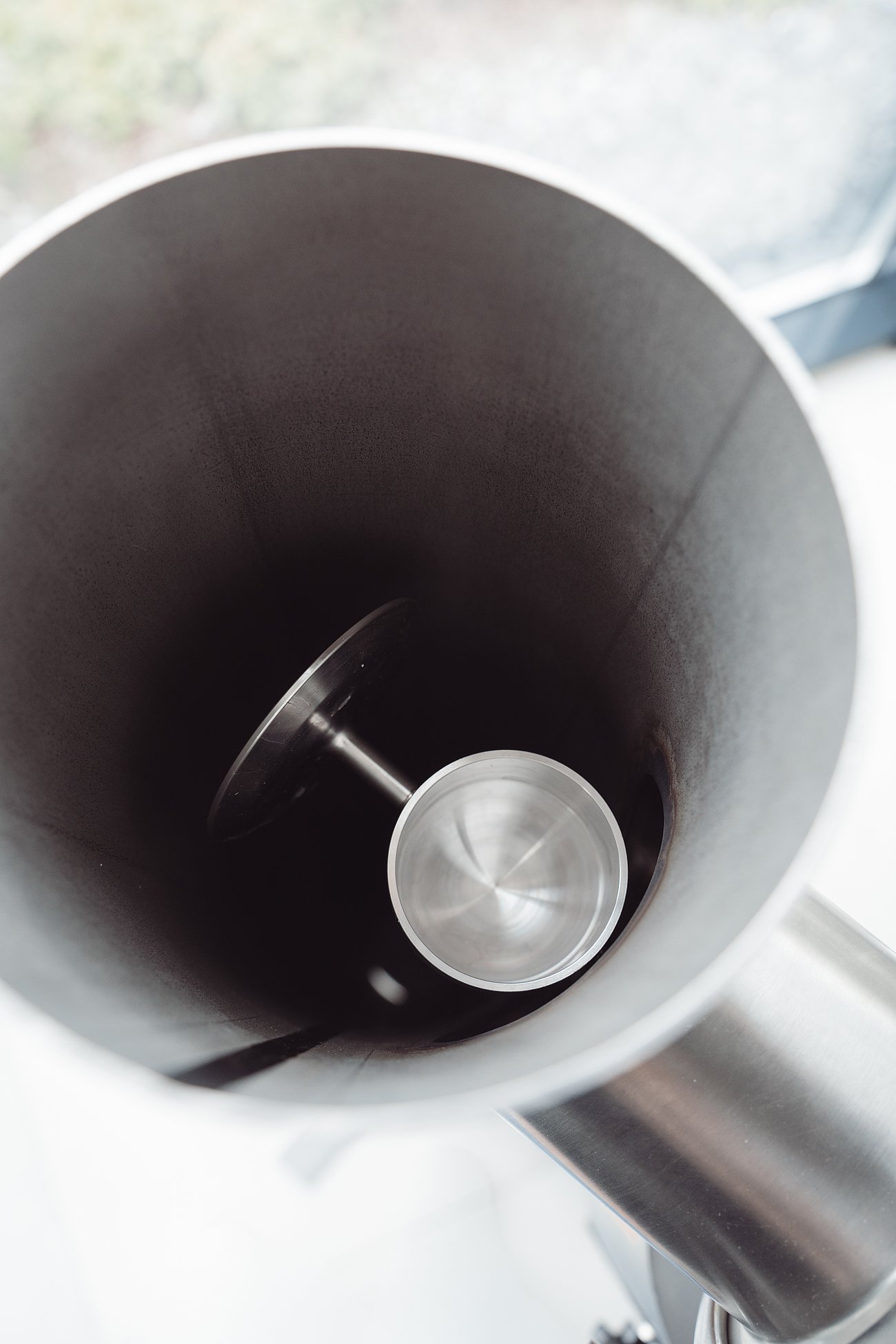

Hastelloy in der Probenahme
Was Hastelloy ist
Hastelloy® ist eine eingetragene Marke der Haynes International, Inc. und bezeichnet eine Gruppe von Nickelbasislegierungen, die gegen viele aggressive Chemikalien beständig sind. Gemeinsam ist ihnen ein hoher Nickel- und Molybdänanteil; die einzelnen Gruppen unterscheiden sich in Zusammensetzung und Einsatzschwerpunkt deutlich.
- Hastelloy C – Nickel-Chrom-Molybdän-Legierungen mit hervorragender Beständigkeit in oxidierenden und reduzierenden Medien, auch bei erhöhten Temperaturen. Die in der Verfahrenstechnik am häufigsten eingesetzte Gruppe.
- Hastelloy B – hochkorrosionsbeständige Nickel-Molybdän-Legierungen mit rund 26 bis 30 % Molybdän. Spitzenwerte in reduzierenden Medien, insbesondere bei Salzsäure.
- Hastelloy G – besonders phosphorsäurebeständig (G-30) und damit typisch für Düngemittelanlagen.
- Hastelloy X – Legierung aus Nickel, Molybdän, Chrom und Eisen, extrem hitzebeständig. Eingesetzt in Schmelzöfen, Industrieöfen und Gasturbinen.
Die relevanten Legierungen im Überblick
- C-276 (Werkstoff-Nr. 2.4819, UNS N10276) – die am häufigsten verwendete Legierung. Sehr hohe Beständigkeit gegen Lochfraß-, Spalt- und Spannungsrisskorrosion, beständig unter oxidierenden wie reduzierenden Bedingungen. Bewährt bei heißen verunreinigten Mineralsäuren, organischen Säuren, Meerwasser sowie feuchtem Chlor und Hypochlorit.
- C-22 (Werkstoff-Nr. 2.4602, UNS N06022) – durch den höheren Chromgehalt in oxidierenden Medien nochmals überlegen. Sehr universell einsetzbar.
- B-2 / B-3 (Werkstoff-Nr. 2.4617 / 2.4600) – die Wahl bei reduzierender Salzsäure. Wichtig: In oxidierenden Medien – etwa bei Eisen(III)- oder Kupfer(II)-Ionen oder Salpetersäure – sind B-Legierungen ausdrücklich nicht geeignet.
- G-30 (Werkstoff-Nr. 2.4603) – ausgelegt auf Phosphorsäure und damit auf die Düngemittelherstellung.
- X (Werkstoff-Nr. 2.4665) – für Hochtemperaturanwendungen, in der Probenahme relevant bei heißen Prozessgasen.
Diese Differenzierung ist kein Detail für Werkstofftechniker. Sie ist der Unterschied zwischen einem Probenehmer, der zehn Jahre läuft, und einem, der nach zwei Jahren getauscht wird.

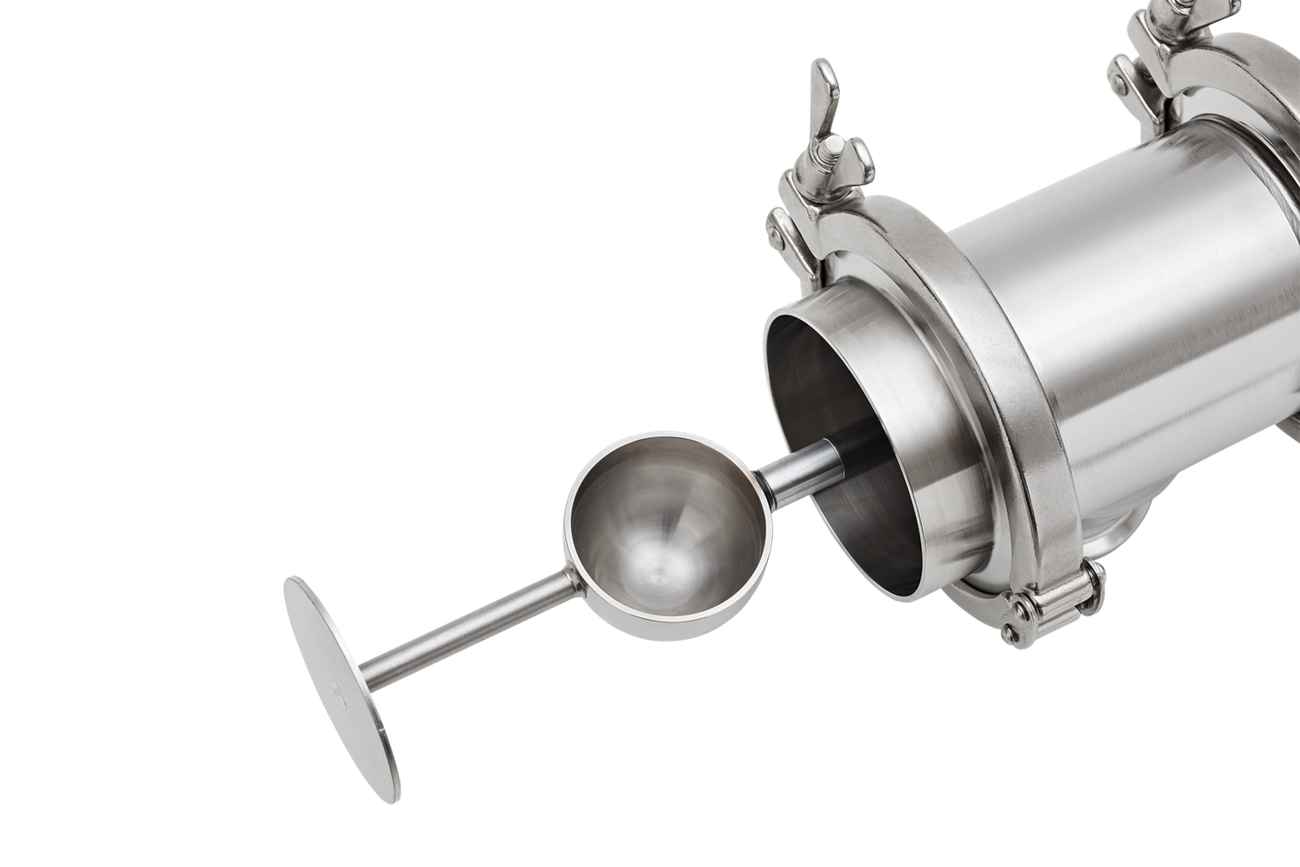

SAMglide von REMBE® Kersting
Warum Korrosion in der Probenahme mehr ist als ein Verschleißthema
An einem Rohrleitungsbauteil bedeutet Korrosion Materialverlust. An einem Probenehmer bedeutet sie zusätzlich einen Messfehler. Vier Effekte treten typischerweise auf:
- Kontamination der Probe: Abtragsprodukte des Werkstoffs gelangen in die Probe. In der Spurenanalytik verfälscht das genau die Werte, wegen derer beprobt wird.
- Veränderte Oberflächen: aufgeraute Innenflächen fördern Anhaftungen. Die Folge sind Verschleppungen zwischen aufeinanderfolgenden Proben und eine schleichend sinkende Repräsentativität.
- Spaltkorrosion an Dicht- und Führungsflächen: wo Maßhaltigkeit verloren geht, geht auch Dichtheit verloren. Bei geschlossenen, inertisierten oder ATEX-relevanten Systemen ist das unmittelbar sicherheitsrelevant.
- Ungeplanter Stillstand: der Probenehmer sitzt in der Prozesslinie. Sein Ausfall ist selten nur sein eigener.
Wann Edelstahl reicht – und wann nicht
Der weit überwiegende Teil aller Probenahmestellen ist mit Edelstahl korrekt und wirtschaftlich ausgelegt. Werkstoffe wie 1.4404 oder 1.4571 decken Schüttgüter, Lebensmittel, Kunststoffe und viele chemische Anwendungen zuverlässig ab. Ein Wechsel auf eine Nickelbasislegierung ist dann sinnvoll, wenn mindestens einer dieser Punkte zutrifft:
- reduzierende Säuren im Prozess, insbesondere Salz- und Schwefelsäure
- chloridhaltige Medien mit Risiko für Lochfraß, Spalt- oder Spannungsrisskorrosion
- Phosphorsäure, etwa in der Düngemittelherstellung
- heiße, verunreinigte Mineralsäuren, feuchtes Chlor oder Hypochlorit
- erhöhte Temperaturen bei gleichzeitig korrosiver Atmosphäre
- aggressive Reinigungs- oder Sterilisationsmedien, die im Betrieb oft übersehen werden
Ebenso wichtig ist die Gegenrichtung: Wo Edelstahl ausreicht, ist Hastelloy die falsche Investition. Eine seriöse Auslegung sagt beides.
Wie REMBE® Kersting Hastelloy einsetzt
Bei REMBE® Kersting ist die Werkstoffauswahl Teil der Anlagenauslegung, nicht eine Option in der Bestellmaske. Vor der Konstruktion klären wir Medium und Konzentration, Betriebstemperatur, Verunreinigungen – insbesondere Chloride –, die eingesetzten Reinigungsmedien sowie die Zyklenzahl der Probenahme.
Aus diesen Angaben entsteht in der Regel keine reine Hastelloy-Maschine, sondern eine bewusst gemischte Konstruktion: Die medienberührten Bauteile werden in der passenden Nickelbasislegierung ausgeführt, tragende Struktur, Gehäuse und Antrieb bleiben in Edelstahl. So entsteht Beständigkeit dort, wo sie gebraucht wird, ohne die Investition unnötig zu erhöhen.
Genau diese Mischkonstruktion ist der anspruchsvolle Teil. Sie verlangt die richtigen Schweißzusatzwerkstoffe, eine Konstruktion, die Spalte und Ablagerungszonen vermeidet, und die Berücksichtigung von Kontaktkorrosion an den Übergängen zwischen unterschiedlichen Werkstoffen.
Hinzu kommt der fertigungstechnische Rahmen: Hastelloy neigt zur Kaltverfestigung und ist spanend deutlich anspruchsvoller zu bearbeiten als Edelstahl: andere Schnittwerte, andere Werkzeuge, kürzere Standzeiten, längere Bearbeitungszeiten. Beim Schweißen entscheidet der passende Zusatzwerkstoff darüber, ob die Naht so beständig bleibt wie das Grundmaterial. Diese Anforderungen müssen bereits in der Konstruktion und in der Spezifikation berücksichtigt sein, nicht erst in der Werkstatt.
Die Hastelloy-Bauteile selbst fertigen wir nicht im eigenen Haus. Sie entstehen nach unserer Konstruktion und Spezifikation bei qualifizierten Partnern und werden bei uns zum Probenahmesystem zusammengeführt. Einzelne Bauteile in Hastelloy sind auf Kundenwunsch ebenfalls lieferbar. Unser Beitrag liegt dort, wo die Entscheidungen fallen: bei der Werkstoffauswahl, der korrosionsgerechten Konstruktion, der Spezifikation gegenüber dem Fertiger und der Dokumentation.
Auf Wunsch werden die Systeme individuell nach Kundenanforderung konstruiert, abgestimmt auf Material, Prozess und die baulichen Gegebenheiten vor Ort.
Nachweisbar statt behauptet: Werkstoffzeugnisse nach EN 10204
Eine Werkstoffentscheidung ist nur so viel wert wie ihr Nachweis. Zu allen medienberührten Bauteilen liefern wir deshalb Werkstoffzeugnisse nach EN 10204. Für Kunden, die einen Nachweis benötigen, ist das Abnahmeprüfzeugnis 3.1 unser Standard.
Der Unterschied ist relevant: Ein Zeugnis 3.1 dokumentiert Prüfergebnisse am tatsächlich gelieferten Erzeugnis und wird von einer vom Fertigungsbereich unabhängigen Abnahmebeauftragten des Herstellers bestätigt. Eine Werksbescheinigung 2.1 oder ein Werkszeugnis 2.2 belegen dagegen keine Erzeugnis spezifische Prüfung.
Wichtig ist uns die Vollständigkeit der Nachweiskette. Sie endet nicht am Probenehmer:
- Probenehmer und sämtliche medienberührten Bauteile
- Messtechnik mit Materialkontakt
- Zubehör wie Flaschenadapter, Tütenhalter oder Transportrohre
Gerade das Zubehör wird in Ausschreibungen und Qualifizierungen häufig übersehen. Es kommt jedoch genauso mit dem Produkt in Kontakt wie der Probenehmer selbst und gehört damit in dieselbe Dokumentation. Wo Rückverfolgbarkeit gefordert ist, ist das ein Prüfpunkt und kein Zusatzwunsch.
Die ehrliche Seite: Grenzen und Kosten
Nickelbasislegierungen sind deutlich teurer als Edelstahl, in der Beschaffung von Halbzeugen teils mit längeren Lieferzeiten verbunden und in der Bearbeitung aufwendiger. Und sie sind kein Universalwerkstoff: Eine B-Legierung, die in Salzsäure brilliert, versagt in oxidierenden Medien.
Deshalb gibt es aus unserer Sicht keine pauschale Antwort „Hastelloy“. Es gibt die Frage, welches Medium unter welchen Bedingungen auf welche Bauteile trifft – und daraus abgeleitet eine begründete Werkstoffentscheidung.
Fazit: Werkstoffkompetenz ist Probenahmekompetenz
Ein Probenehmer ist kein Anlagenbauteil wie jedes andere. Er ist der erste Schritt der Messkette. Sein Werkstoff bestimmt mit, wie belastbar alles ist, was danach im Labor passiert.
Wer Probenahmesysteme für die Chemie, die Düngemittelindustrie oder andere anspruchsvolle Prozesse auslegt, muss Werkstoffe deshalb genauso sicher beherrschen wie Mechanik, Automatisierung und Explosionsschutz – und die Auswahl bis zum letzten Zubehörteil belegen können. Bei REMBE® Kersting gehört das zusammen.
Wenn Sie unsicher sind, ob die aktuelle Auslegung zu Ihrem Prozess passt, sehen wir sie uns gemeinsam an.
